◆ Pregled proizvoda
Dizajniran sa visoko-strukturom krutosti i precizno{1}}konstruiranim komponentama, ovaj 5-osni vertikalni obradni centar pruža izuzetne performanse prigušenja i besprijekornu preciznost za najizazovnije zadatke obrade 5-osi.
◆ Ključne karakteristike mašine
Robusna struktura kreveta
Izrađen od lijevanog željeza od meehanite vrhunskog kvaliteta-kako bi se osigurala maksimalna stabilnost strukture i dugotrajna-trajnost.
01
Vrhunska preciznost obrade
Optimizirano da pruži odličan efekat prigušenja, osiguravajući idealnu preciznost i završnu obradu površine tokom složenih operacija.
02
Ultra-Dizajn široke baze
Ekstra-široka baza i ojačano tijelo mašine nude poboljšanu podršku i superiornu krutost rezanja, čak i tokom-brzina rada.
03
Poboljšana operativna stabilnost
Opremljen visoko{0}}preciznim linearnim vodilicama koje značajno povećavaju brzinu kretanja uz održavanje izuzetne operativne stabilnosti.
04
Sistem pogona visokog{0}}okretnog momenta
Precizni kuglični vijci upareni sa sistemom motora sa direktnim{0}}motorom daju visok izlazni moment i efikasno eliminišu zazor za bolju kontrolu.
05
Kao profesionalni-klasa 5-osni vertikalni obradni centar, ova mašina integriše dinamiku velike-brzine, ekstremnu krutost i visoku preciznost. To je idealno rješenje za složene zahtjeve obrade dijelova u zrakoplovnoj, automobilskoj, proizvodnji kalupa i drugim visokotehnološkim industrijama.

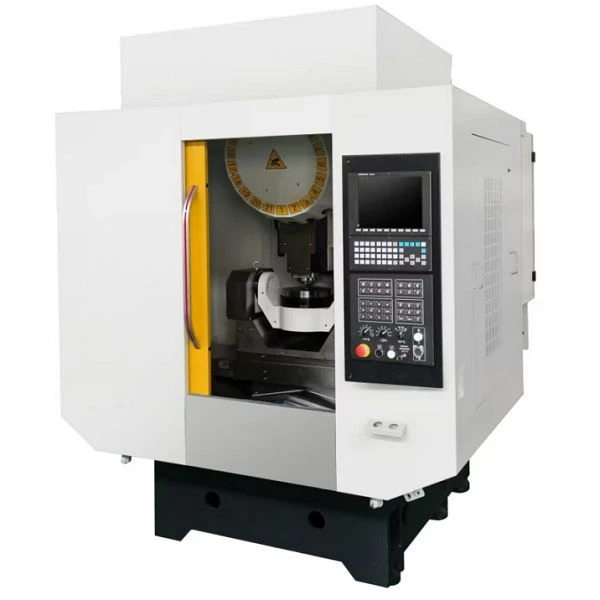

XMDR-400+ Vertikalni obradni centar tipa klipa sa 5 osovina
◆ Specifikacije modela
Tabela parametara 5-osnog vertikalnog centra za obradu
|
Model |
MU-400S |
MUA-400S |
XMDR-400+ |
|
Putovanja |
|||
|
Hod osi X/Y/Z (mm) |
800 / 600 / 600 |
800 / 600 / 600 |
600 / 450 / 330 |
|
Raspon nagiba ose (stepen) |
+30 ~ -120 |
+30 ~ -120 |
±120 |
|
Opseg rotacije C osi (deg) |
360 |
360 |
±360 |
|
Udaljenost od nosa vretena do stola (osa pod 0 stepeni) (mm) |
150–750 |
150–750 |
55–385 |
|
Radni sto |
|||
|
Veličina stola (mm) |
Ø400 |
Ø400 |
Ø260 |
|
Nosivost stola (0-45 stepeni nagib) (kg) |
400 |
400 |
260 |
|
Nosivost stola (45-90 stepeni nagib) (kg) |
150 |
150 |
60 |
|
Feed Rate |
|||
|
X/Y/Z brzi hod (m/min) |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
|
Brzina rezanja (mm/min) |
10000 |
10000 |
10000 |
|
Brzo ubacivanje A/C ose (rpm/min) |
15 / 20 |
15 / 20 |
189 / 386 |
|
Vreteno |
|||
|
Brzina vretena (o/min) |
12000 |
12000 |
12000 / 24000 |
|
Tip pogona vretena |
Direktno spajanje |
Direktno spajanje |
Direktno spajanje |
|
Konus vretena (ISO) |
BBT-40 |
BBT-40 |
BT30 / BBT30 |
|
Motor vretena (kw) |
11 / 15 |
11 / 15 |
5.5 / 7.5 |
|
Preciznost |
|||
|
X/Y/Z tačnost pozicioniranja (mm) |
±0.007 |
±0.007 |
±0.005 |
|
X/Y/Z ponovljivost (mm) |
±0.005 |
±0.005 |
±0.003 |
|
Ponovljivost A/C ose (lučni-sek) |
8 / 6 |
8 / 6 |
±8 / ±5 |
|
Alat magazin (opciono) |
|||
|
Kapacitet alata |
24 |
24 |
21 |
|
Max. prečnik alata (bez susednih alata) (mm) |
120 |
120 |
60 |
|
Max. dužina alata (mm) |
300 |
300 |
120 |
|
Max. težina alata (kg) |
8 |
8 |
8 |
|
Drugi |
|||
|
Ukupna visina mašine (mm) |
3061 |
3061 |
2180 |
|
Podna površina (D׊) (mm) |
3200×3325 |
3200×3325 |
1800×1700 |
|
Potrebna snaga (kva) |
30 |
30 |
20 |
|
Težina mašine (približno) (T) |
8 |
8 |
3 |
|
CNC kontroler |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
LNC N5F / SYNTEC |
